Ventilator Auslegung

Genereller Selektionshinweis

Die Anwendung eines Ventilators ist immer individuell. Ein für alle Fälle und unter allen Aspekten “optimaler” Ventilator kann deshalb nicht bestimmt werden. Faktoren wie die Einbaugröße, der Wirkungsgrad, die Schallentwicklung, die Motorleistung, das Gewicht, die Umfangsgeschwindigkeit, der Preis und die Lebensdauerkosten müssen gegeneinander abgewogen werden. Das umfassende Witt & Sohn - Ventilatorprogramm stellt Ventilatoren bereit, mit denen gleichzeitig technisch als auch wirtschaftlich eine optimale Lösung erreicht wird.



Das Typenselektionsprogramm ist ein Werkzeug, um in den frühen Stadien eines Projektes die Auswahl der notwendigen Ventilatoren zu unterstützen. Bevor eine endgültige Selektion gemacht wird, muss die gefundene Lösung von einem unserer Ventilatorexperten überprüft werden, um sicherzustellen, dass eine technisch vertretbare Lösung gewählt worden ist.



Customer Fan Selection Tool

Eingabedaten

Ausführung

  1. Einflutig
  2. Doppelflutig
    (es werden keine Abwertungen vorgenommen)



Medium

  1. Luft, feste Gaswerte
  2. feuchte Luft
    Gaskonstante wird berechnet
  3. anderes Medium
    erfordert Eingabe der Gaswerte



Vorgabe

  1. T1-Rho1
  2. T1-P1
  3. P1-Rho1

entsprechend der Auswahl wird die Eingabemaske aufgebaut

Normal = T1 - P1



Luftfeuchtigkeit

  1. relativ in %
  2. absolut in g/kg

nur vorhanden, wenn Medium auf feuchte Luft eingestellt ist



Volumenstrom

Verschiedene Eingabeeinheiten sind frei wählbar. Die Ausgabe erfolgt zusätzlich in m³/h.



Druckdifferenz

  1. Pges
  2. Pstat

Verschiedene Eingabeeinheiten sind frei wählbar. Die Ausgabe erfolgt zusätzlich in Pa.



HK Korrektur für Aufstellung über dem Meeresspiegel (paßt Temperatur, atmosphärischen Druck und Dichte an)



Gaskonstante wird automatisch berechnet bei

Luft oder feuchter Luft



Kappa wird automatisch berechnet bei Luft oder

feuchter Luft

Antriebsform

Direktantrieb

Die Selektion erfolgt für die Polpaarzahlen 2, 4, 6, 8, 10 und 12 nach gewählter Motorfrequenz 50/60Hz. Die Nenndrehzahlen sind leistungsabhängig.



Drehzahlgeregelt

Die Drehzahl der gefundenen Typen wird an den Betriebspunkt angepasst. Der Drehzahlbereich kann festgelegt werden.



Motorfrequenz

Es kann 50 oder 60Hz eingestellt werden.



Drehzahlbereich

Der Drehzahlbereich kann festgelegt werden.

Normal = 100 bis 5750 min-1



Drehzahl

Zusätzlich zur Auswahl nach den 3 Antriebsarten kann eine feste Drehzahl vorgegeben werden. Es gelten die Drucktoleranzen wie bei Direktantrieb.



DN

Außerdem kann eine geforderte Ansaug-Nennweite fest vorgegeben werden, wobei die Begrenzung von pdyn außer Kraft gesetzt wird.



Die Standardeinstellung von Drehzahl und Nennweite ist 0, um die normale Selektion zuzulassen. Sind sowohl Drehzahl als auch Nennweite größer 0 ist die Standardeinstellung hinfällig; es werden alle Typen mit dem vorgegebenen Durchmesser und der vorgegebenen Drehzahl berechnet. Bedingung hierfür ist, daß der Volumenstrom des Betriebspunktes innerhalb des gültigen Kennlinienbereichs liegt.

Abschluss der Eingabe

Berechnen

Die Schaltfläche Berechnen startet die Selektion.



Liste

Die Schaltfläche Liste ermöglicht ein Zurückspringen in die Listenanzeige, falls vorher eine Berechnung ausgeführt wurde.



Wichtiger Hinweis

Vor Auswahl eines Ventilatortyps muss geprüft werden, ob die am Ende dieser Beschreibung gegebenen maximal zulässigen Umfangsgeschwindigkeiten u2 eingehalten

werden. Sollte die Umfangsgeschwindigkeit zu hoch sein muss ein anderer Ventilatortyp ausgewählt werden.

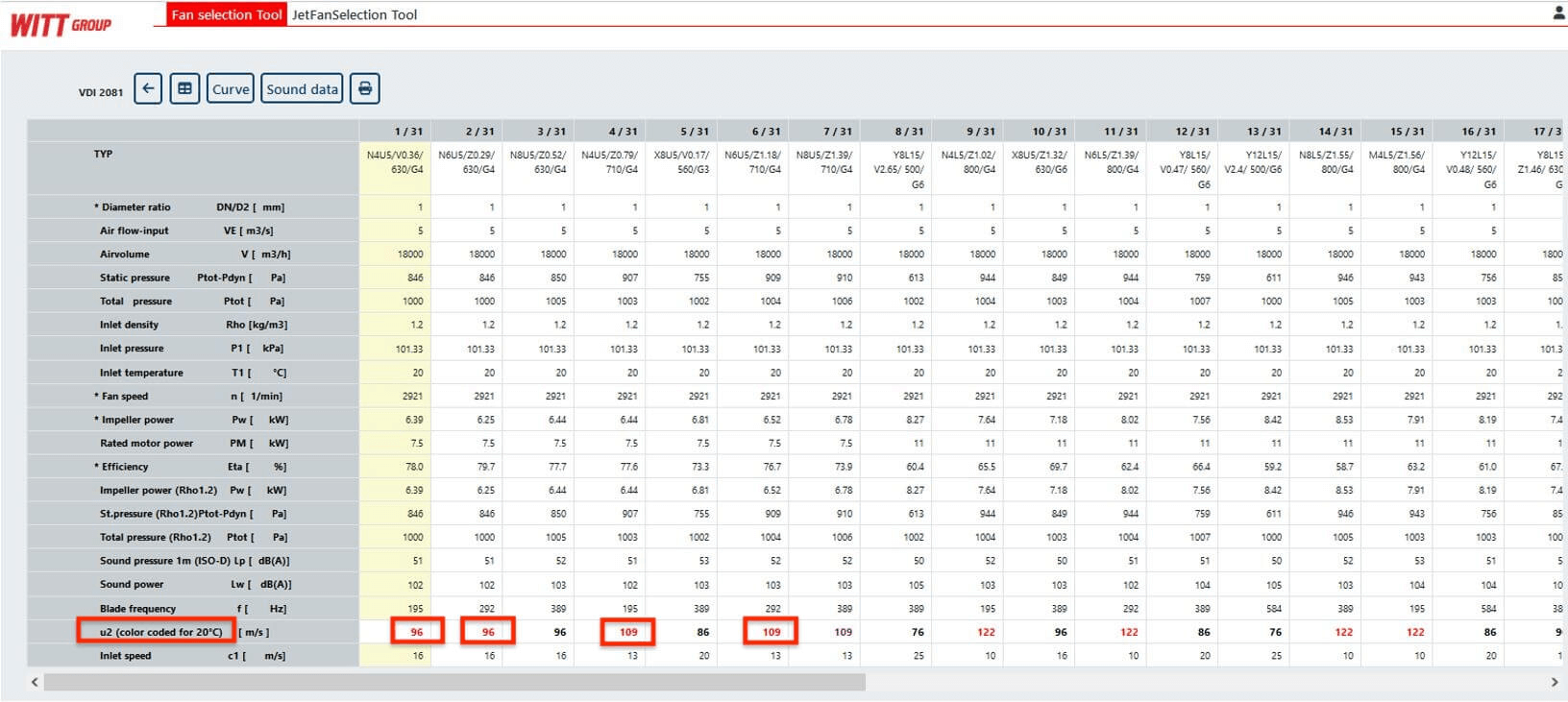

Anzeige Liste gefundener Typen

Nach der Berechnung wird diese Liste mit den gefundenen Typen angezeigt.
In diesem Beispiel kann Ventilatortyp 1, 2, 4, 6 usw. nicht gewählt werden, da u2 zu hoch ist (rot):



Bedienelemente

Mittels der unten am Bildschirm angeordneten Bildlaufleiste können alle anderen vom Selektionsprogramm gefundenen Ventilatortypen angezeigt werden.

Doppelklick auf eine der mit „x“ gekennzeichneten Zeilenbeschreibungen ermöglicht die Sortierung der Liste nach Durchmesser, Ventilatordrehzahl, Wellenleistung oder Wirkungsgrad. Durch diese Option kann schnell der geforderte Ventilatortyp gefunden werden.

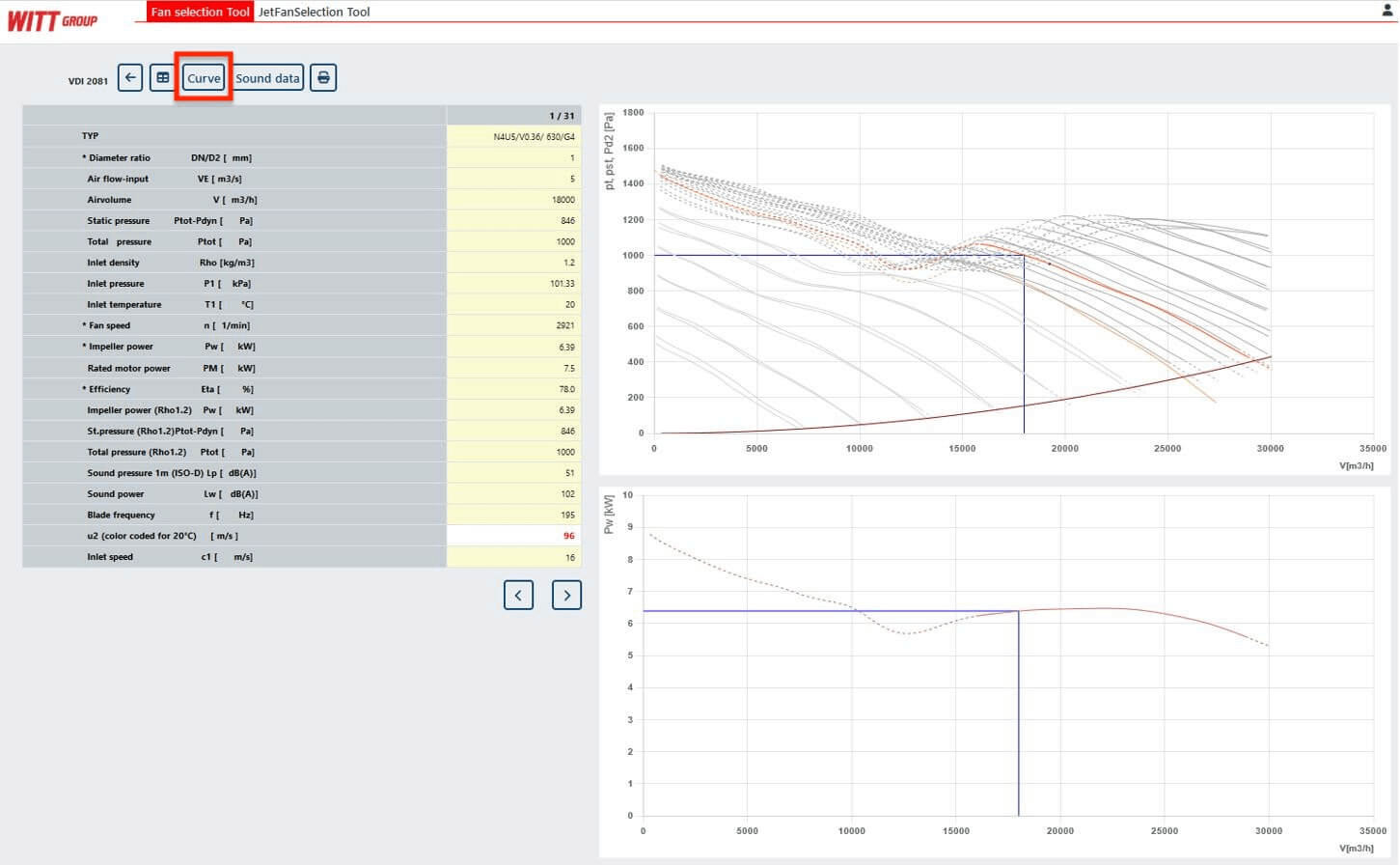

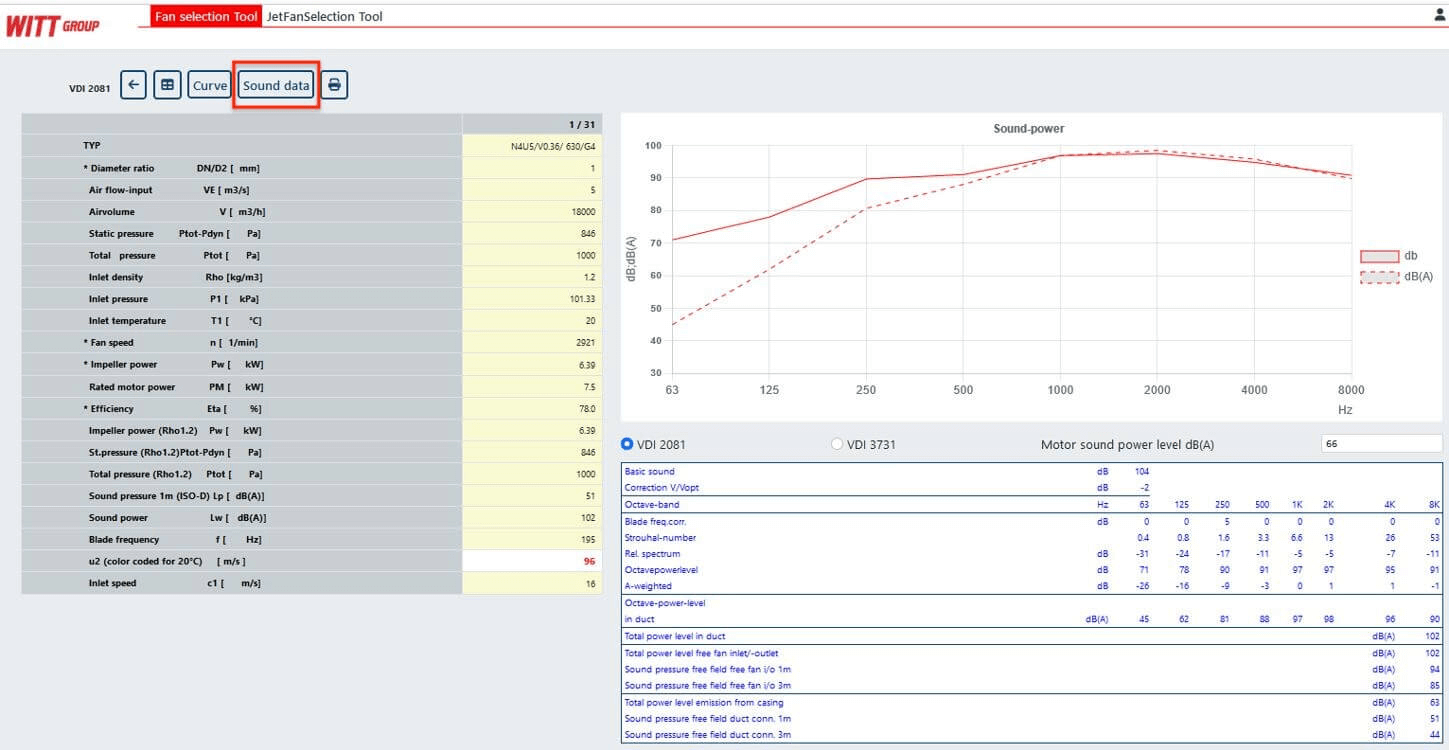

Durch Anklicken eines Ventilatortyps können Zusatzinformation angezeigt oder der Druck gestartet werden:
